Továreň na integrovaný senzorový spínač za značkou CSX
- 1.Čisto mechanický dizajn s nulovým výkonom
- 2. Viackanálová paralelná spoľahlivosť
- 3. V súlade s RoHS a vákuovo zapečatené
- 4.OEM/ODM a úplné prispôsobenie
- 5. Voľné vzorky na vyhodnotenie
- 6. Rýchla globálna preprava
Senzorové spínače pre každú požiadavku na snímanie
Štyri skonštruované produktové rady zahŕňajúce vibrácie, náklon, orientáciu a detekciu pohybu – od ultra kompaktných SMD dielov až po priemyselné zapečatené spínače.
Mechanické vibračné senzory a spínače, ktoré detekujú mikrovibrácie, posun a pohyb s nulovým pokojovým výkonom.
1. Senzor vibrácií s mimoriadne vysokou citlivosťou (séria CSX-SEN)
2. Vysoko citlivý vibračný spínač (S180 / S300)
3. Vibračný spínač so strednou vysokou citlivosťou (S01 / S02 / S06 / S08)
Viackanálové spínače paralelného sklonu na ochranu proti prevráteniu a detekciu uhla na horizontálnych alebo vertikálnych doskách plošných spojov.
Všesmerový spínač náklonu série CSX (15 stupňov – 90 stupňov)
2. Vertikálna doska VT45 / XT45 (NO / NC)
3. Priemyselné vertikálne a horizontálne typy (IP65–IP68)
Jednosmerné, dvojcestné, štvorcestné a šesťosové mechanické spínače, ktoré nahrádzajú gyroskopy v produktoch na snímanie orientácie.
1. Jednosmerný prepínač sklonu (S07, S07D, CSX2010)
2. Dvojcestný spínač sklonu (S07B, 90180, CSX90A)
3. Štvorcestný S04 a šesťcestný S86 (alternatíva gyroskopu)
Vysoko spoľahlivé spínače pre aplikácie, ktoré vyžadujú bezkontaktné snímanie bez opotrebovania alebo kombinovanú detekciu pohybu a polohy.
1. Fotoelektrický spínač sklonu (CSX15PS–CSX60PS)
2. Prepínač detekcie pohybu a polohy (X65 / BT45)
3. Iné prepínače sklonu
Odporúčané produkty: Technické špecifikácie pre návrh
-
Senzor vibrácií (ultra vysoká citlivosť)
-
Všesmerový spínač náklonu série CSX
-
Mikrovibračný spínač (spotrebiteľská trieda)
-
Fotoelektrický spínač sklonu
-
Viacsmerový spínač sklonu
-
Vertikálny všesmerový spínač sklonu (priemyselná trieda)
| Hodnota | |
| Vlastná spotreba energie | ≈ 0 |
| Prevádzkové napätie | 0,5 – 24 V DC |
| Prevádzkový prúd | 2 µA – 10 mA |
| Kontaktný odpor | < 30 Ω |
| Izolačný odpor | > 10 MΩ |
| Prevádzková teplota | −40 stupňov až +85 stupňov |
| Veľkosti balenia | 2,0 × 2,0 × 3,0 mm · 2,5 × 2,5 × 4,8 mm · 3,0 × 3,0 × 5,2 mm |
| Montáž | SMT |
| Parameter | Hodnota |
| Možnosti uhla spúšte | 15 stupňov / 30 stupňov / 45 stupňov / 60 stupňov / 80 stupňov / 90 stupňov |
| Veľkosť balenia | 4,9 × 2,5 × 1,85 mm |
| Štruktúra | Viackanálové paralelné + viacnásobné guľôčky |
| Prevádzkové napätie / prúd | 0,5–24 V DC · 2 µA – 10 mA |
| Montáž | Podporuje horizontálnu montáž (lícom dnu alebo lícom von) a vertikálnu montáž (vedľa seba) |
| Aplikácie | Alarmy proti prevráteniu napájania, proti manipulácii a vandalizmu |
| Parameter | Hodnota |
| Štruktúra | Single Bead/Double Bead |
| Spôsoby inštalácie | SMT |
| PackageDimensions | 2*2*2,8mm/3*3*4,5mm/2*1,5*0,95mm/3,2*4,8*1,6mm/3,2*4,8*1,6mm/2*1,5*1,25mm |
| Parameter | Hodnota |
| Možnosti uhla spúšte | 15 stupňov / 30 stupňov / 45 stupňov / 60 stupňov |
| Prevádzkové napätie | 3,3 / 5 V DC |
| Prevádzkový prúd | 10 mA |
| Životnosť | 50 000 hodín |
| Veľkosť balenia | 4,2 × 3,2 × 3,0 mm |
| Spôsoby inštalácie | Horizontálna doska/vertikálna doska SMT / DIP |
Alternatívne je v počiatočnom stave spínač normálne otvorený; pri naklonení v jednom smere k uhlu spínania sú kolíky 1 a 2 spojené; pri naklonení v opačnom smere k uhlu spínania sú kolíky 1 a 3 spojené.
| Parameter | Hodnota |
| Rozmer balíka | 4,9 * 2,5 * 1,6 mm / 4,9 * 2,5 * 2,3 mm / 4,95 * 5,15 * 3,1 mm |
| Hodnotenie pečate | IP68 |
| Materiál | PCB |
| Montáž | Vertikálna doska, Horizontálna doska |
| Spotreba energie | ≈0 |
| Parameter | Hodnota |
| Modelky | 615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A |
| Možnosti uhla spúšte | 15 stupňov / 30 stupňov / 45 stupňov / 60 stupňov / 65 stupňov |
| Hodnotenie tesnenia | IP68 |
| Veľkosti balenia | 3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm |
Mechanika za spínačom snímača s nulovým výkonom
Kde sú navrhnuté senzorové spínače CSX
- GPS sledovač do auta, inteligentný aromaterapeutický difúzor do auta
- Streamovacie spätné zrkadlo, TPMS (systém monitorovania tlaku v pneumatikách)
- Dashcam
- Inteligentné prilby, inteligentné hodinky a inteligentné náramky
- Inteligentná masážna pištoľ, inteligentná váha telesného tuku
- Masážne prístroje, prístroje na čistenie tváre, pulzné oxymetre
- Korektor držania tela
- Inteligentné zámky dverí, inteligentné kamery, inteligentné odpadkové koše
- Plynomery, elektromery, vodomery
- Elektrické zubné kefky, diaľkové ovládače
- Trezory
- Džbán na vodný filter, vyhrievaný pohár, pohár na šťavu
- Germicídne lampy, ultrazvukové prístroje, záchodové dosky
- Ohrievače, malé ventilátory, Mosquito Killer
- Zvlhčovač, aromaterapeutický difuzér
- Alarmy proti sabotáži pre plynomery / vodomery / elektromery a trezory
- Ochrana proti prevráteniu pre zdravotnícke pomôcky
- Nabíjacie stanice, elektromechanické zariadenia
- Logistické štítky a sledovanie majetku
- Teleskopy, reflexné zameriavače s červenými bodkami, infračervené termovízne zameriavače atď.
- Cyklistický počítač, zadné svetlo
- Inteligentné hračky, hracie kocky, elektronické Rubikove kocky, herné ovládače atď.
- Budíky, vonkajšie osvetlenie atď.
Automatizovaná, vysokovýkonná výroba
-
Desať plne automatických testovacích platforiem schopných univerzálneho nakláňania, vibrácií a rotácie s dennou testovacou kapacitou 2 milióny hotových jednotiek.
-
Šesťosová simultánna presná vŕtačka; denná produkcia 1 milióna vysoko presných mikrovŕtaných dielov.
-
Šesť vysokorýchlostných, plne automatizovaných integrovaných a lepiacich strojov s dennou kapacitou balenia 2 milióny jednotiek.
-
Vybavený tridsiatimi presnými automatickými sústruhmi dovezenými z Taiwanu, ktoré sú schopné spracovať jeden milión hardvérových súčiastok denne.
-
Štyri montážne linky na vibračné a naklápacie spínače s dennou výrobnou kapacitou 3 milióny kusov.
-
Šesť vysoko presných laserových rezacích strojov s vysokým výkonom vyrobí denne 1,8 milióna hotových kusov.
Šesť technických pilierov, vďaka ktorým sú senzorové spínače CSX spoľahlivým a cenovo dostupným dizajnom.
Inteligentnejšia alternatíva ku G-senzorom a gyroskopom
Priamočiary proces od inžiniera k inžinierovi navrhnutý tak, aby sa váš senzor rýchlo dostal do výroby.
Analyzujte podmienky aplikácie, identifikujte hraničné podmienky, ako je uhol sklonu, napájanie, faktory prostredia a inštalačný priestor, určte základné technické parametre a predvídajte potenciálne štrukturálne riziká.
Vyberte vhodný model naklápacieho spínača na základe prevádzkových podmienok, porovnajte kľúčové parametre, ako je uhol spúšťania, životnosť a balenie, poskytnite primárny výber a alternatívnu možnosť a vytvorte referenčnú tabuľku výberu.
Vzorky sa pripravia na požiadanie spolu so špecifikáciami a pokynmi na inštaláciu s jasne definovaným časovým harmonogramom dodania; vzorky sú určené len na laboratórne hodnotenie a nesmú sa používať priamo pri hromadnej montáži.
Vykonávať testy spoľahlivosti, vrátane spúšťania uhlom naklonenia, testovania pri vysokej a nízkej teplote a starnutia nárazom; spoločne analyzujte anomálie, iterujte riešenia a overte, či komponenty spĺňajú špecifikácie na úrovni systému.
Po dokončení plánu sa začne skúšobná výroba s kontrolou kvality implementovanou počas celého procesu, aby sa prísne zabezpečila konzistentnosť šarží; spätná väzba z poľných inštalácií sa zhromažďuje s cieľom optimalizovať montážne procesy a dokončiť prípravy na sériovú výrobu.
Automatizované výrobné linky fungujú stabilne a na zabezpečenie nepretržitej dodávky bol zavedený komplexný systém kontroly kvality; vykonávame priebežné náhodné kontroly, poskytujeme technickú podporu a optimalizujeme náklady.
- 01
- 02
- 03
- 04
- 05
- 06
Kontaktné informácie

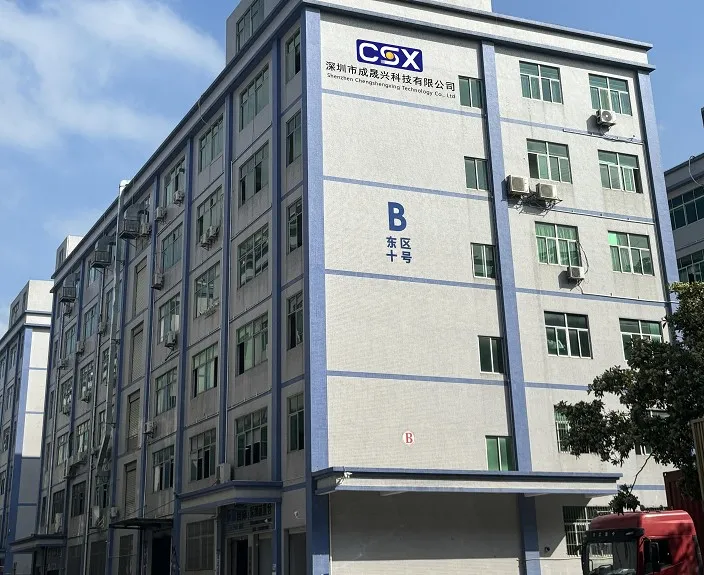

Shenzhen Chengshengxing Technology Co., Ltd.
-
Email:
-
Tel:
-
Whatsapp:
-
Adresa:
6. poschodie, budova B, východná zóna, priemyselný park Xingdao, technologický park Shangxue, ulica Jihua, ulica Bantian, okres Longgang, Shenzhen
|
* Vezmite prosím na vedomie naše požiadavky na štandardné produktové rady ako referenciuMinimálne množstvo objednávky |
|
| Názov produktu | MOQ |
| Plastové prepravky | 1000pcs |
| Plastové paletové boxy | 1000pcs |
| Rotačné formovacie kontajnery | 1000pcs |
Vyžiadajte si cenovú ponuku a bezplatnú vzorku
Ak máte otázky, cenové ponuky alebo možnosti spolupráce, obráťte sa na náš tím.
Sľubujeme, že na vašu otázku odpovieme do 24 hodín. Vaše informácie budú prísne dôverné a použité výhradne na zodpovedanie vašej žiadosti – vážime si vaše potreby a súkromie.
Často kladené otázky
Sú napájané snímače vibrácií a náklonu CSX?
Môžu naklápacie spínače CSX nahradiť ortuťové spínače?
Aká je vzorová politika a minimálne množstvo objednávky?
Môžete prispôsobiť uhol spúšte, veľkosť alebo vodotesnosť?
Spĺňajú produkty CSX medzinárodné štandardy zhody?
